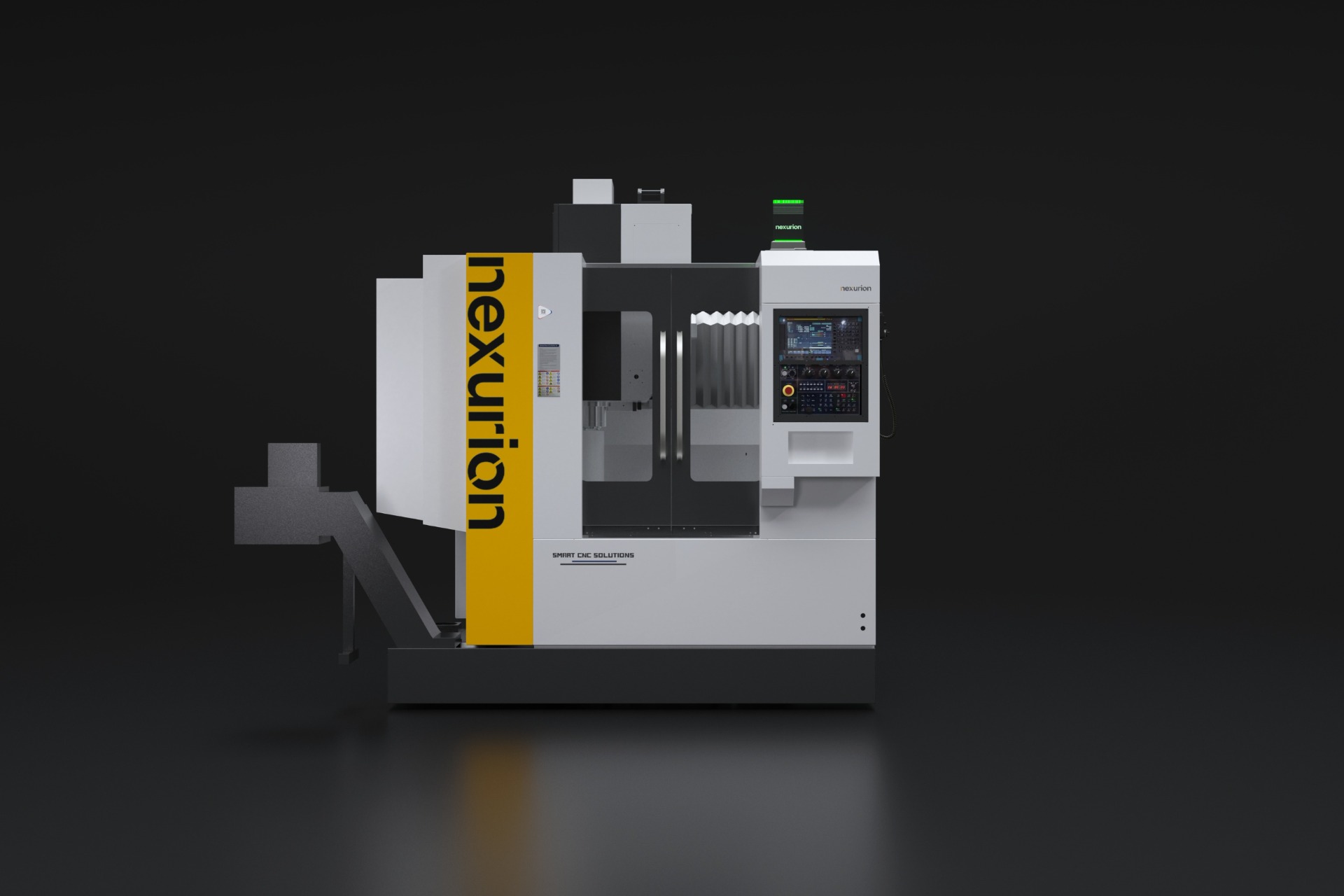

Arbeitstisch

Tischgröße 1.000 × 550 mm
Max. Tischbelastung 600 kg
T-Nuten 18 mm / 5 Nuten / 90 mm Teilung
Portalbreite 800 mm

Verfahrwege & Vorschub

X-Achse 800 mm
Y-Achse 550 mm
Z-Achse 400 mm
Abstand Spindelnase – Tisch 150–550 mm
Eilgang X/Y/Z 48 / 48 / 48 m/min
Max. Vorschubgeschwindigkeit 10 m/min

Spindel

Max. Spindeldrehzahl 15.000 min⁻¹
Spindelaufnahme BBT40
Hauptspindelmotor 20 kW

Werkzeugwechsler

Werkzeugmagazin 24 Werkzeuge
Werkzeugwechsler Armwechsler
Max. Werkzeuggewicht 8 kg

Ausstattung & Anschlussdaten

Elektrischer Anschluss 25 kVA
Erforderlicher Luftdruck 0,6 MPa
Schaltschrankkühlung Wärmetauscher
Abmessungen (L × B × H) 2.490 × 2.145 × 2.370 mm
Maschinengewicht ca. 5.200 kg

pL LEHMANN Rundtisch

Hersteller pL LEHMANN
Typ EA-52x / TAP2

Ausstattung:

• Linearführung PMI/HIWIN
• BBT40-Spindel, Spindeldrehzahl: 15.000 U/min
• Werkzeugmagazin mit 24 Plätzen
• Hauptservomotor: 20 kW
• Automatisches Schmiersystem
• Wärmetauscher für den Schaltschrank
• Automatisches Schmiersystem
• Automatisches Kühlmittelsystem mit 1030 W Pumpe
• Arbeitsleuchten
• Fundamentplatten
• Dreifarbige Warnleuchte
• Druckluftpistole + Kühlmittelpistole
• Schnittstelle für Ölnebelabscheider
• Roboterschnittstelle
• CE-Zertifikat
• 25 bar Kühlmittelzufuhr durch die Spindel (CTS)
• Ölskimmer
• Späneförderer
• Blum ZX Speed Werkzeugtaster
• Blum TC50 Werkstückmesstaster
• LEHMANN Rundtisch EA-521 ⌀350 mm

Weitere Optionen:

• 70 bar Hochdruck-Kühlmittelpumpe
• HSK 63 Spindel + Werkzeugwechsler

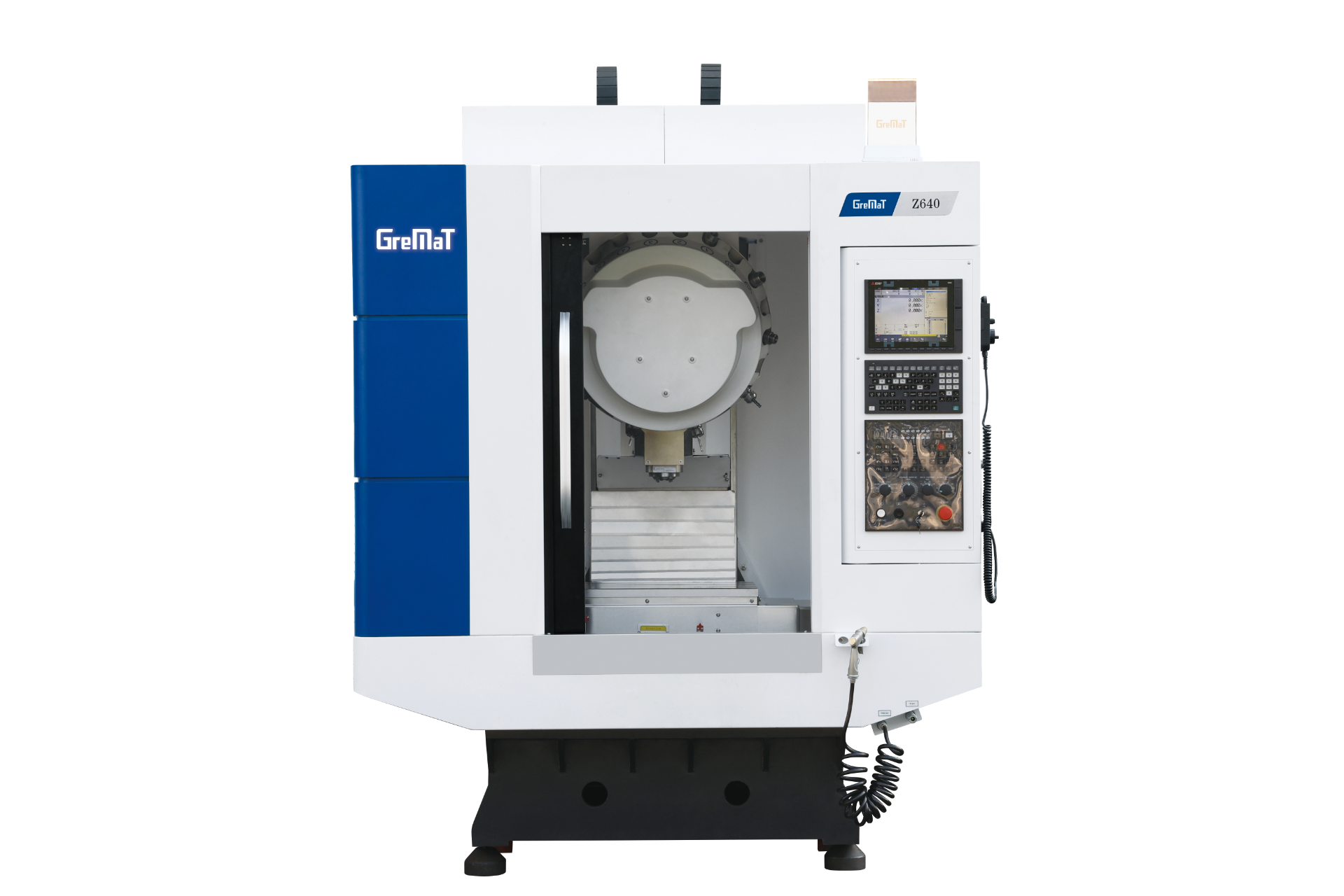

Maschinenbereich

X-Achse 610 mm
Y-Achse 400 mm
Z-Achse 350 mm
Spindelmitte – Säule 459 mm
Abstand Spindelnase – Tisch 150–500 mm

Arbeitstisch

Tischgröße 700 × 420 mm
Max. Tischbelastung 300 kg
T-Nuten 14 mm / 3 Nuten / 120 mm Teilung

Spindel

Spindelaufnahme BT30
Max. Spindeldrehzahl 24.000 min⁻¹

Vorschub & Werkzeugmagazin

Eilgang X/Y/Z 60 / 60 / 60 m/min
Max. Vorschubgeschwindigkeit 10 m/min

Motoren

Spindelmotor

Ausführung Werksstandard
Nennleistung 3,7 kW
Nenndrehmoment 25 Nm

Achsantriebe

Merkmal Technische Daten
Ausführung Werksstandard
Nennleistung X/Y/Z 1,7 kW
Nenndrehmoment X/Y/Z 8,34 Nm

Ausstattung:

• Linearführung PMI/HIWIN
• BT30-Spindel, Direktantriebsspindel mit 12.000 U/min
• Werkzeugmagazin mit 21 Plätzen, Servo-Greifarm
• Hauptservomotor: 3,7/5,5 kW
• Automatisches Schmiersystem
• Wärmetauscher für den Schaltschrank
• Automatisches Kühlmittelsystem
• Arbeitsleuchten
• Fundamentplatten
• Dreifarbige Warnleuchte
• Druckluftpistole + Kühlmittelpistole
• Schnittstelle für Ölnebelabscheider
• Roboterschnittstelle
• Späneförderer

Weitere Optionen:

• Fanuc 0i MF
• Fanuc 31iB
• Siemens Sinumerik ONE
• Heidenhain TNC640
• 70 bar Hochdruck-Kühlmittelpumpe für Kühlmittelzufuhr durch die Spindel
• Spindeldrehzahl 24.000 U/min
• Klimaanlage
• usw.

Maschinenkapazität

Max. Drehdurchmesser Ø 320 mm
Max. Werkstücklänge 550 mm
Max. Umlaufdurchmesser über Bett Ø 650 mm
Max. Umlaufdurchmesser über Schlitten Ø 460 mm

Verfahrwege

X-Achse 200 mm
Z-/B-Achse 550 mm (620 mm optional)
Y-Achse 140 mm (±70 mm)

Spindel

Max. Spindeldrehzahl 4.000 min⁻¹
Spindelbohrung Ø 66 mm
Max. Durchgangsbohrung Ø 52 mm
Spindelnase A2-5
Hauptspindellager NN3022K-110BTR10S / NN3018
Gegenspindellager 7018 (3) / NN3015 (1)

Vorschub

Eilgang X/Y/Z 20 / 12 / 20 m/min
Max. Schnittgeschwindigkeit / Vorschub 8 m/min

Motoren

Spindelmotor

Ausführung A2-6 / A2-5 elektrisch
Motorleistung 11 / 15 kW
Drehmoment 105 / 42 Nm

X/Y/Z/B-Achsantriebe

Ausführung Servo
Motorleistung X/Y/Z/B X: 1,8 / Y: 1,2 / Z: 1,8 / B: 1,8 kW
Drehmoment X/Y/Z/B X: 11 / Y: 7 / Z: 11 / B: 11 Nm

Reitstock

Reitstockhub 100 mm
Pinolendurchmesser Ø 85 mm
Morsekegel MT3

Ausstattung:

• Linearführung Taiwan
• Schrägbett-Modell 35 Grad
• 8'' Hydraulikspannzange + 8'' Hohlzylinder für Hauptspindel
• Hydraulikspannzange + 6'' Hohlzylinder für Gegenspindel
• Hauptspindel: A2-6 Motorspindel, 22/30 kW Motor; Gegenspindel: A2-5 Motorspindel, 11/15 kW Motor
• Spindelbohrung ø66, Durchgangsbohrung: ø52 mm; max. Spindeldrehzahl: 4000 U/min
• Gegenspindelbohrung: ø55, Durchgangsbohrung: ø46 mm; max. Spindeldrehzahl: 5000 U/min
• Angetriebener Werkzeugrevolver BMT55 mit 12 Plätzen, Zentrumshöhe 100 mm
• Automatisches Schmiersystem
• Automatisches Kühlmittelsystem
• Schnittstelle für Stangenlademagazin
• Roboterschnittstelle
• Schnittstelle für Ölnebelabscheider
• Innenraumbeleuchtung + dreifarbige Warnleuchte
• CE-Zertifikat
• Späneförderer

Weitere Optionen:

• Fanuc 0i-TF Plus
• Fanuc 31iB
• Mitsubishi M80LA
• 30 bar Kühlmittelzufuhr durch den Revolver
• 70 bar Kühlmittelzufuhr durch den Revolver
• Umrüstung der Hauptspindel auf Einheit A2-8, Spindelbohrung: ø86, Durchgangsbohrung: ø75, mit 3-Backen-Hohlspannfutter 10 Zoll (hydraulisch) + Zylinder, max. Spindeldrehzahl: 4000 U/min
• Umrüstung der Hauptspindel auf Einheit A2-8, Spindelbohrung: ø75, Durchgangsbohrung: ø65, 3-Backen-Hohlspannfutter 10 Zoll (hydraulisch) + Zylinder, max. Spindeldrehzahl: 3200 U/min, 15 kW Motor
• Druckluftpistole + Kühlmittelpistole
• usw.

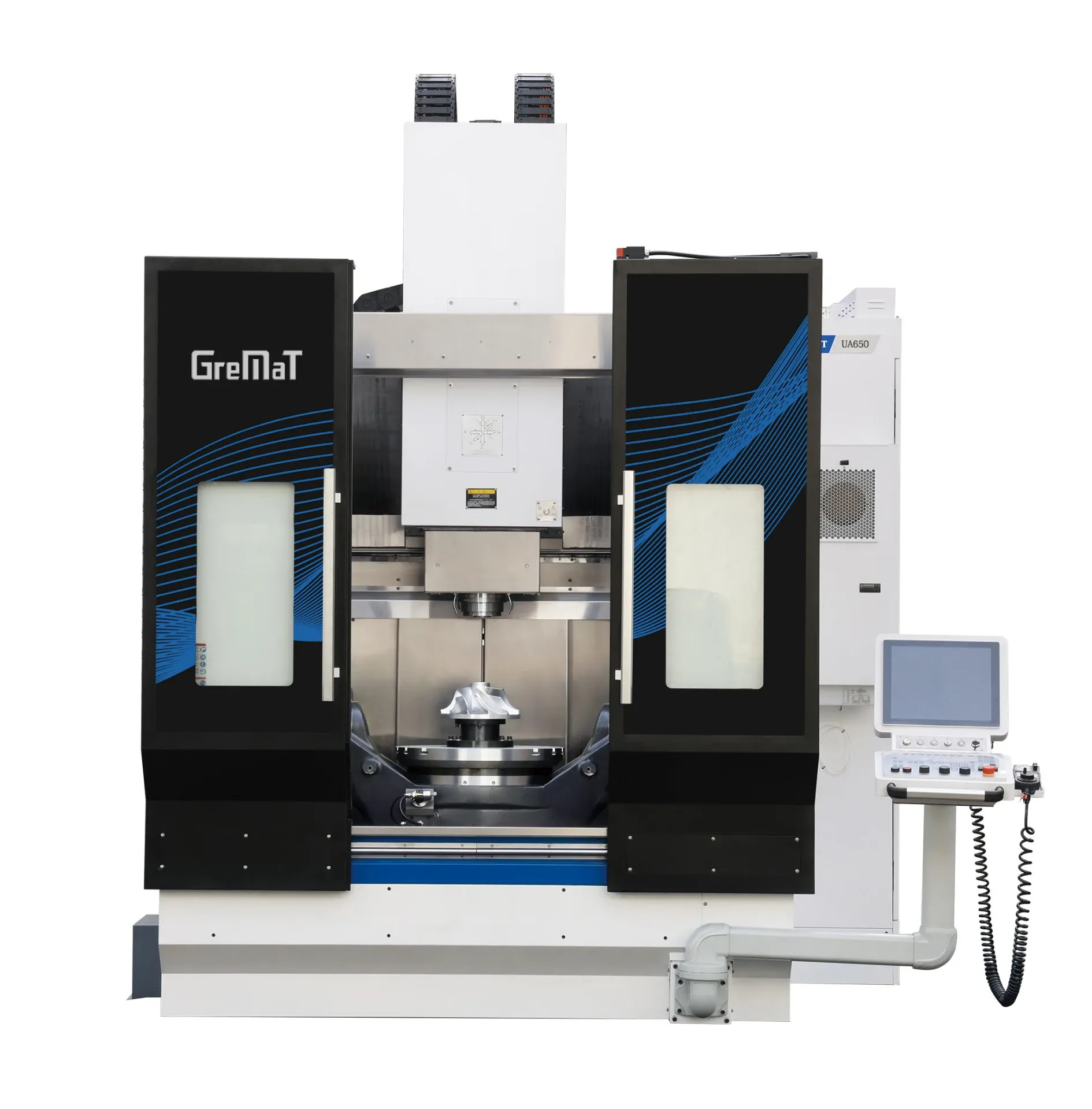

Maschinenbereich

X/Y/Z-Achse Verfahrweg 800/800/550 mm
A-Achse Schwenkbereich ±115°
C-Achse Drehbereich 360°
Abstand Spindelnase – Werktisch 120–670 mm
Eilgang X/Y/Z 48 m/min
Eilgang A/C-Achse 60/100 mm/min
Bauform Brückentyp (A-Achse Doppelantrieb)

Schwenktisch

Tischgröße ⌀630 mm
Tragfähigkeit Rundtisch 850 kg
T-Nut 7-14×80°

Genauigkeit

Positioniergenauigkeit X/Y/Z 0,006/0,006/0,006 mm
Wiederholgenauigkeit X/Y/Z 0,004/0,004/0,004 mm
Positioniergenauigkeit A/C ±8/±8 sec
Wiederholgenauigkeit A/C ±4/±4 sec

Servomotor

B-Achse Motordrehmoment 1290/2400×2
C-Achse Motordrehmoment 600/1100 Nm

Spindel

Leistung Elektrospindel 30 kW
Spindeldrehmoment 72/85 N·m S1/S2
Max. Spindeldrehzahl 18.000 min⁻¹
Spindelaufnahme HSK A63

Werkzeugwechsler

Typ Kettentyp
Anzahl Werkzeugplätze 32, *40, *60, *90
Max. Werkzeuggewicht 8 kg
Max. Werkzeuglänge 300 mm
Max. Werkzeugdurchmesser (voll/neben leer) ⌀75/⌀120 mm

Sonstiges

Druckluft 0,6–0,8 MPa
Anschlussleistung 68 kW
Abmessungen (L×B×H) 2728×3760×3726 mm
Gewicht 16.500 kg

Ausstattung:

• HSK A63 Motorspindel mit 18.000 U/min, mit Ölkühler, Hauptservomotor: 30/35 kW
• Werkzeugmagazin mit 32 Plätzen
• Heidenhain Glasmaßstäbe
• Klimaanlage für den Schaltschrank
• Elektronisches Handrad
• USB-Schnittstelle und Speicherkarte
• Gestell-Spülfunktion
• Dreifarbige Signalleuchte
• Arbeitsleuchte
• USB- und Ethernet-Anschluss
• Fundamentplatten
• CE-Zertifikat
• Schnittstellenvorbereitung für Roboter
• Anschluss für Ölnebelabscheider
• Druckluftpistole + Kühlmittelpistole
• Späneförderer

Weitere Optionen:

• Heidenhain TNC640
• Werkzeugmagazin mit 40, 60, 90 Plätzen
• 25 bar/30 bar Kühlmittelzufuhr durch die Spindel
• Renishaw TS27R Werkzeugtaster
• Renishaw OMP60 Werkstückmesstaster
• Blum ZX Speed Werkzeugtaster
• Blum TC50 Werkstückmesstaster
• Ölskimmer
